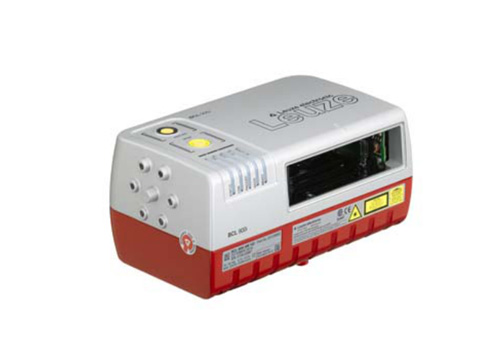

BCL 900i SM 102 - 固定式條碼閱讀器

基礎數據

　　■　系列BCL 900i

功　能

　　■　功能LED顯示, AutoConfig, 對準模式, 殘碼重組技術

讀取數據

　　■　可讀條碼類型2/5隔行掃描碼, 128碼, 39碼, 93碼, Codabar, EAN 128碼, EAN 8/13碼, EAN碼附錄, UPC碼

　　■　典型掃描速度1,000 scans/s

光學數據

　　■　讀取距離450 ... 1,700 mm

　　■　光源激光, 紅色

　　■　激光波長650 nm

　　■　激光等級2, IEC/EN 60825-1:2007

　　■　模塊大小0.33 ... 0.5 mm

　　■　讀取方法單線

　　■　掃描速度1,000 scans/s

　　■　射束偏轉依靠多邊轉輪

　　■　光束出口正面

電氣數據

　　■　性能數據

　　　　　●　供電電壓 UB10 ... 30 V, DC

　　　　　●　最大功率消耗10 W

　　■　輸入端

　　　　　●　數字開關量輸入數3 光束

　　■　輸出

　　　　　●　數字開關量輸出數2 光束

接　口

　　■　類型以太網, RS 232, RS 422

　　■　RS 232

　　　　　●　功能過程

　　■　RS 422

　　　　　●　功能過程

　　■　以太網

　　　　　●　開關功能性內置

　　　　　●　傳輸協議TCP/IP ，UDP

連　接

　　■　連接數量4 光束

　　■　連接1

　　　　　●　功能供電電源

　　　　　●　類型接頭

　　　　　●　設備上名稱POWER

　　　　　●　螺紋規格M12

　　　　　●　類型插頭

　　　　　●　材料金屬

　　　　　●　引腳數4 個引腳

　　　　　●　編碼A-編碼

　　■　連接2

　　　　　●　功能內部通信接口

　　　　　●　類型接頭

　　　　　●　設備上名稱I/O

　　　　　●　螺紋規格M12

　　　　　●　類型插頭

　　　　　●　材料金屬

　　　　　●　引腳數17 個引腳

　　　　　●　編碼A-編碼

　　■　連接3

　　　　　●　功能數據接口

　　　　　●　類型接頭

　　　　　●　設備上名稱ETH1

　　　　　●　螺紋規格M12

　　　　　●　類型插座

　　　　　●　材料金屬

　　　　　●　引腳數4 個引腳

　　　　　●　編碼D-編碼

　　■　連接4

　　　　　●　功能數據接口

　　　　　●　類型接頭

　　　　　●　設備上名稱ETH2

　　　　　●　螺紋規格M12

　　　　　●　類型插座

　　　　　●　材料金屬

　　　　　●　引腳數4 個引腳

　　　　　●　編碼D-編碼

機械數據

　　■　設計方形

　　■　尺寸（寬 x 高 x 長）216 mm x 96 mm x 127 mm

　　■　外殼材料金屬

　　■　金屬外殼壓鑄鋁

　　■　鏡頭蓋材料玻璃

　　■　凈重2,000 g

　　■　外殼顏色紅色, 銀

　　■　緊固類型通過可選安裝設備

操作和顯示

　　■　顯示類型LED

　　■　LED數5 光束

　　■　配置類型通過網絡瀏覽器

　　■　操作控制按鈕

環境數據

　　■　環境溫度，工作0 ... 50 °C

　　■　環境溫度，儲藏-20 ... 70 °C

　　■　相對濕度(不凝結)0 ... 90 %

認　證

　　■　防護等級IP 65

　　■　認證c CSA US

　　■　符合由標準定義的EMC測試程序EN 61000-4-2, -3, -4, -6, EN 55022

　　■　符合由標準定義的沖擊測試程序IEC 60068-2-27, Ea試驗

　　■　符合由標準定義的連續沖擊測試程序IEC 60068-2-29, Eb試驗

　　■　符合由標準定義的振動測試程序IEC 60068-2-6, FC試驗

分　類

　　■　稅率編號84719000

　　■　eCl@ss 5.1.427280102

　　■　eCl@ss 8.027280102

　　■　eCl@ss 9.027280102

　　■　eCl@ss 10.027280102

　　■　eCl@ss 11.027280102

　　■　ETIM 5.0EC002550

　　■　ETIM 6.0EC002550

　　■　ETIM 7.0EC002550
